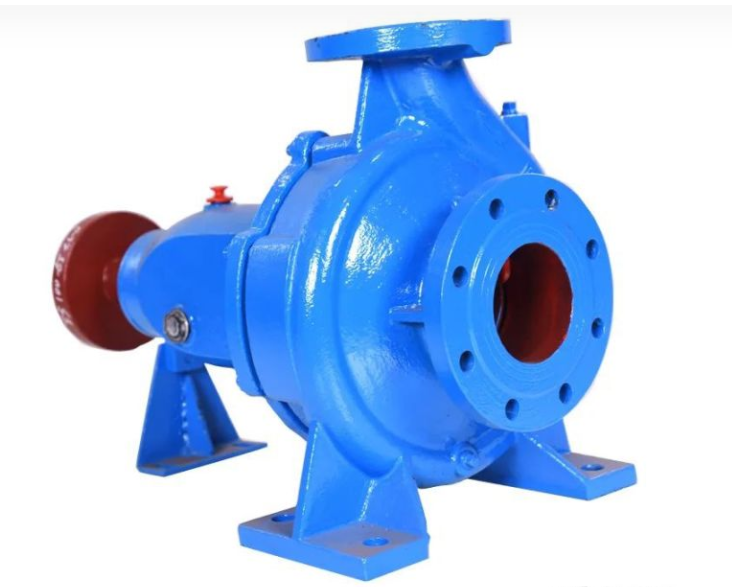

單級泵的工作原理及特點

單吸泵水平軸向吸入，向上徑向吐出。液體在流經葉輪的運動過程獲得了能量，靜壓能增高，流速增大。當液體離開葉輪進入泵殼后，由于殼內流道逐漸擴大而減速，部分動能轉化為靜壓能，最后沿切向流入排出管路。當液體自葉輪中心甩向外周的同時，葉輪中心形成低壓區，在貯槽液面與葉輪中心總勢能差的作用下，致使液體被吸進葉輪中心。依靠葉輪的不斷運轉，液體便連續地被吸入和排出。液體在離心泵中獲得的機械能量最終表現為靜壓能的提高。但由于單吸泵是葉輪只有一端進水，這就注定了單吸泵的流量更小的原因

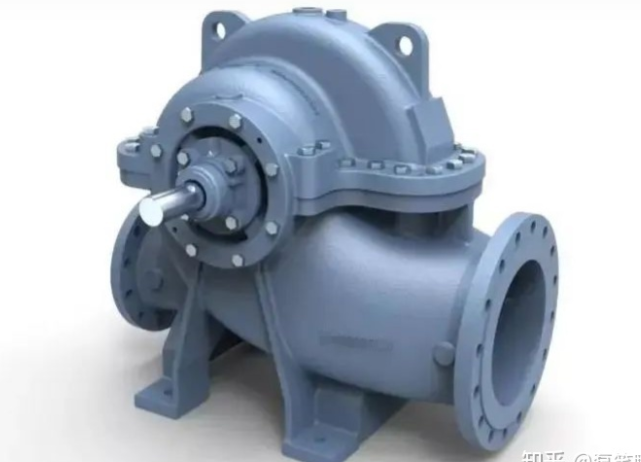

雙吸泵的工作原理及特點

雙吸泵作為離心泵的一種重要形式，因其具有揚程高、流量大等特點，在工程中得到廣泛應用。這種泵型的葉輪實際上由兩個相反方向的葉輪組合而成，從葉輪流出的水流匯入同一個蝸殼中。雙吸泵具有不同于單吸泵的特點：

一、雙吸泵工作狀態相當于兩個相同直徑的單吸葉輪同時工作，在同樣的葉輪外徑下流量比單吸泵增大一倍；

二、泵殼水平中開，檢查和維修方便，同時，雙吸泵進出口在同一方向上且垂直于泵軸，利于泵和進出水管的布置與安裝；

三、雙吸泵的葉輪結構對稱，沒有軸向力，運行較平穩。在我國黃河沿線地區提灌泵站流量較大、揚程都較高，大多采用雙吸離心泵。

簡單來說，雙吸泵泵體就是有兩個吸水室，其吸入口和排出口均在泵軸心線下方，葉輪相當于兩個相同大小的單吸葉輪組合在一起工作，在與單級離心泵葉輪直徑大小一樣的情況下流量是單吸泵的兩倍。

另外，雙吸葉輪的進水方向與單吸葉輪不一樣，雙吸葉輪的好處就是同樣轉速與流量的情況下，雙吸泵的流速更小，減少了汽蝕現象的發生。因此，工業生產中更多的是使用雙吸泵。
