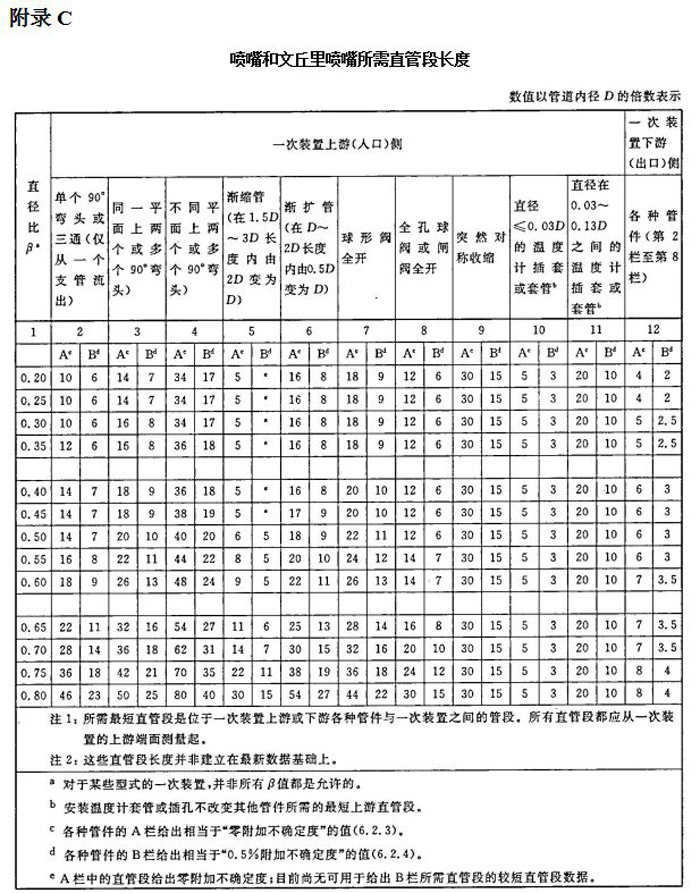

噴嘴
我司生產的節流裝置噴嘴有標準噴嘴（ISA1932）、長徑噴嘴和文丘里管噴嘴，其測量原理與標準孔板相類似，其壓力損失較標準孔板低，但其測量精度不如標準孔板，一般的選型要根據實際的工況情況而定。
1、標準噴嘴（ISA1932）

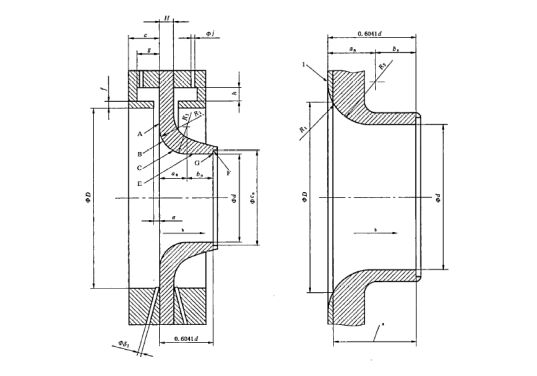

標準噴嘴在管道內的部分是圓形的，由圓弧廓形的收縮筒形喉部組成，其結構示意圖如下：
標準噴嘴（ISA1932）取壓方式：上游取壓口采用角接取壓方式（見孔板角接取壓口部分）。下游取壓口可按角接取壓口設置，也可設置于較遠的下游處。當≤0.67時，取壓口軸線與恩最平面部分A之間的距離應≤0.15D：當〉0.67時，該距離應≤0.2D。取壓口結構可按孔板取壓口要求設計，其相關結構與角接取壓標準孔板相同可參見“第I部分 標準孔板，I-2節 角接取壓”部分。
2、長徑噴嘴

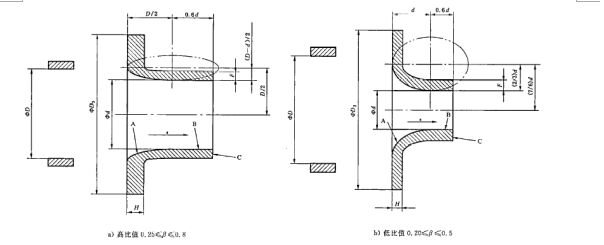

長徑噴嘴有兩種形式：高比值噴嘴（0.25≤β≤0.8）；低比值噴嘴（0.20≤β≤0.5）。當β值介于0.25~0.50之間時，可采用任意一種噴嘴。長徑噴嘴都是由四分之一橢圓狀收縮入口部分和圓筒形喉部組成的，噴嘴在管道內的部分應為圓形，但在取壓口的洞孔處可能例外，其結構形狀如下圖所示：
長徑噴嘴的取壓方式為徑距取壓，上游取壓口額軸線距噴嘴平面部分A的距離為1D，下游取壓口的軸線距噴嘴平面部分A的距離為0.5D。
2.1、適用范圍：
公稱直徑DN100~350mm，0.25≤β≤0.7，10≤ReD≤10，K/D≤10×10（K管壁粗糙度：熱拉不銹鋼＜0.03mm，軋制不銹鋼0.0~0.10mm）
2.2、材質：
20G，16Mn（T≤300℃）；15CrMo（T≤450℃）；15CrMoV（T≤530℃）；超低碳奧氏體不銹鋼（T≤400℃）
2.3、安裝結構及尺寸

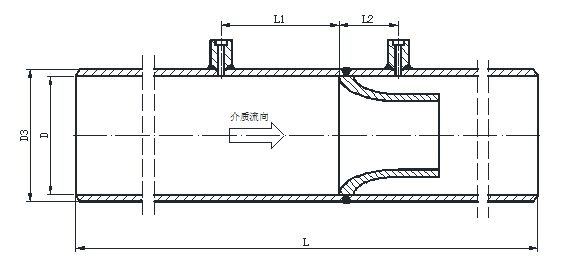

圖13 長徑噴嘴安裝圖（FJCP型）
表13 長徑噴嘴安裝尺寸（FJCP型）
型號 | 公稱 直徑 mm | 16MPa | 25MPa |
D3 | D | L1 | L2 | L | KG | D | L1 | L2 | L | KG |
FJCP-16×100 | 100 | 114.3 | 100 | 50 | 100 | 1905 | 60 | 100 | 50 | 100 | 1905 | 78 |
FJCP-16×125 | 125 | 133 | 125 | 62.5 | 125 | 2380 | 127 | 125 | 62.5 | 125 | 2380 | 150 |
FJCP-16×150 | 150 | 168.3 | 150 | 75 | 150 | 2855 | 188 | 150 | 75 | 150 | 2855 | 281 |
FJCP-16×200 | 200 | 219 | 200 | 100 | 200 | 3805 | 503 | 200 | 100 | 200 | 3805 | 503 |
FJCP-16×250 | 250 | 273 | 250 | 125 | 250 | 4755 | 847 | 250 | 125 | 245 | 4755 | 901 |
FJCP-16×300 | 300 | 323.9 | 300 | 150 | 300 | 5705 | 1270 | | | | | |
FJCP-16×350 | 350 | 355.6 | 350 | 175 | 350 | 6655 | 2567 | | | | | |
注：上表中的數據僅供參考，長徑噴嘴的安裝參數隨管道工藝參數的變化而變化，實際安裝尺寸需提供相關的管道工藝參數進行計算設計后而確定。
3、文丘里噴嘴

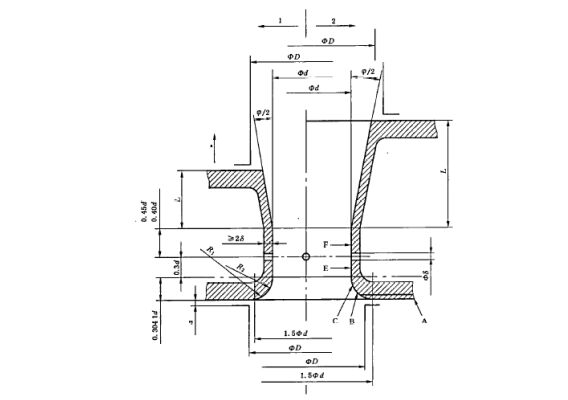

文丘里噴嘴的廓形是軸對稱的，由圓弧廓形收縮段、圓筒喉部和擴散段組成，其上游端面與ISA1932噴嘴完全相同，喉部為圓筒形，擴散段與喉部聯接，無圓弧，但應無毛刺，其擴散角應小于等于30度，結構示意圖如下：

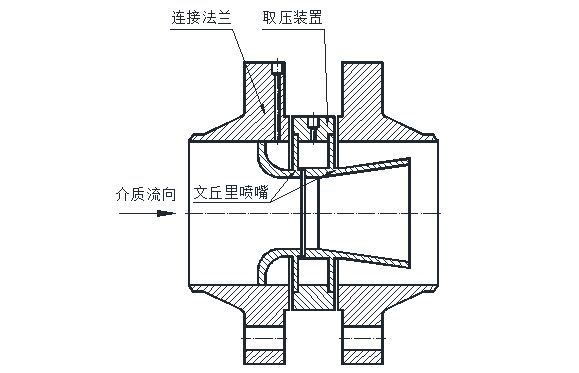

由于文丘里噴嘴的結構是隨工況參數而定，故在此無法提供相關的結構參數尺寸，而根據實際工況參數進行設計計算后方能給出，如有需求可向我司咨詢，其安裝結構示意圖參照如下結構：
文丘里噴嘴安裝結構示意圖
