測量孔板
1.1、PN1.6MPa法蘭取壓同心銳孔板節流裝置
1.1.1適用范圍
公稱壓力：PN1.6MPa
公稱直徑：DN250~600mm
1.1.2安裝結構及尺寸
表1 PN1.6MPa法蘭取壓同心銳孔板節流裝置安裝尺寸（不帶直管段）
型號 | 公稱直徑 DN | 管道外徑 mm | 安裝尺寸mm | 重量Kg | |
D | L | ||||
FFO-1.6×300 | 300 | 325 | 460 | 90 | 58.5 |
FFO-1.6×350 | 350 | 377 | 520 | 90 | 71.8 |
FFO-1.6×400 | 400 | 426 | 580 | 92 | 89.9 |
FFO-1.6×450 | 450 | 480 | 640 | 97 | 110.9 |
FFO-1.6×500 | 500 | 530 | 705 | 109 | 150.6 |
FFO-1.6×600 | 600 | 630 | 840 | 114 | 223.5 |
FZO-1.0×700 | 700 | 720 | 955 | 100 | 226.2 |
FZO-1.0×800 | 800 | 820 | 1070 | 106 | 299.6 |
FZO-1.0×900 | 900 | 920 | 1170 | 110 | 349.8 |
FZO-1.0×1000 | 1000 | 1020 | 1280 | 120 | 448.9 |
應在管道吹掃后進行銳孔板的安裝，安裝時，應保證銳孔板與管道同軸，其不同軸度不得大于下表中所列數值，墊片不得突入管道內。
公稱直徑DN | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 800 | 900 | 1000 |
不同軸度mm | 3.14 | 3.77 | 4.40 | 5.02 | 5.65 | 6.28 | 7.54 | 10.05 | 11.30 | 12.56 |
1.2、PN4.0MPa法蘭取壓同心、偏心、1/4圓孔板節流裝置
1.2.1適用范圍
公稱壓力：PN4.0MPa
公稱直徑：同心、偏心孔板，DN40~500mm
1/4圓孔板，DN40~150mm
1.2.2安裝結構及尺寸
下圖2、3、4中節流件均指同心銳孔板或偏心銳孔板、1/4圓孔板。

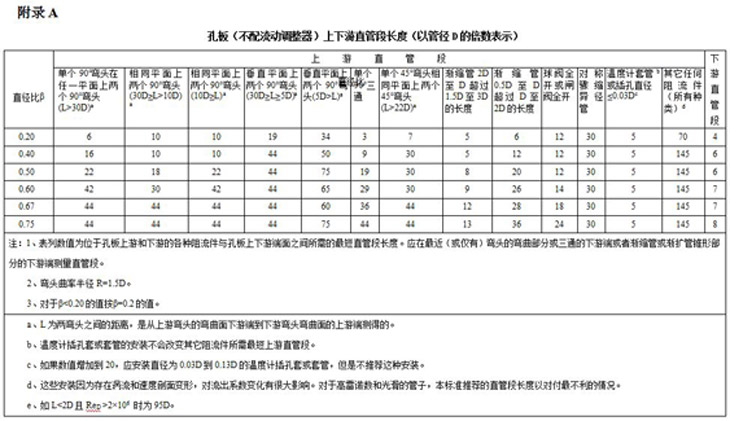

1.2.3孔板的安裝
應在管線吹掃后進行
公稱壓力PN | 材質 | 最高操作溫度 | 最高操作壓力 |
4.0MPa | 碳鋼 | 300°C | 3.3MPa |
鉻鉬鋼 | 530°C | 4.0MPa | |
不銹鋼 | 450°C | 3.5MPa |
